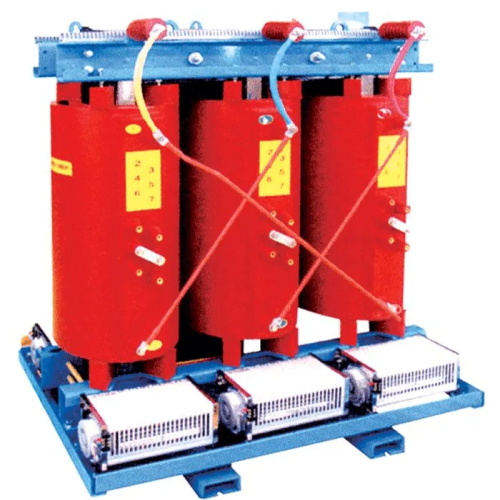

菏泽400KVA干式电力变压器

作者: 山东光大变压器制造有限公司 发布时间:2019-12-2646173 次浏览

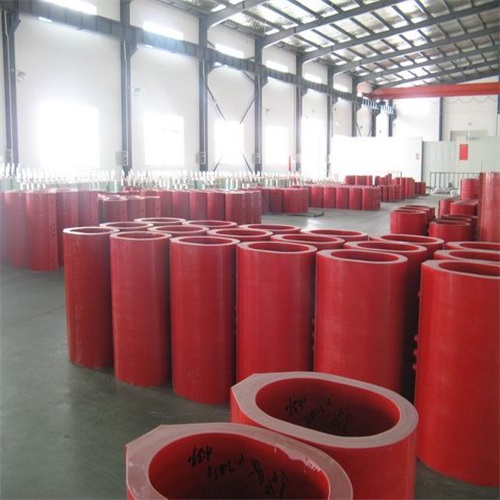

  400KVA干式电力变压器是一种城市防灾节能型变压器,其高压线圈采用铜导线绕制,在真空状态下经环氧树脂浇注而成,线圈内外层加玻璃丝网格以增加机械强度、耐热强度及电气强度;低压线圈采用铜导线或铜箔绕制而成。低压线圈内外层也加玻璃丝网格以增加机械强度,在真空状态下经环氧树脂浇注而成。可配备自动温度控制的强迫冷风装置,以降低温升、延长产品使用寿命、提高变压器输出容量,并可应客户要求配备各型防护外罩以提高产品安全防护等级。

  400KVA干式电力变压器具有损耗低、噪音低、局放低、难燃、防火、防震、防尘、耐潮、安全可靠、外形美观等特点;由于不使用变压器油,不存在渗漏油问题,无环境污染,维护简便,能深入负荷中心,从而缩小了供电半径、减少了线路损耗、节约了电能,因而被广泛应用于城网改造,特别适用于高层建筑、机场、码头、工矿企业、石油化工厂、商业中心、电站等要求防火、防爆、防潮的重要场所。

  产品特点

  该产品具有损耗低、噪音低、局放低、难燃、防火、防震、防尘、耐潮、安全可靠、外形美观等特点;由于不使用变压器油,不存在渗漏油问题,无环境污染,维护简便,能深入负荷中心,从而缩小了供电半径、减少了线路损耗、节约了电能,因而被广泛应用于城网改造,特别适用于高层建筑、机场、码头、工矿企业、石油化工厂、商业中心、电站等要求防火、防爆、防潮的重要场所。

  使用条件

  1.环境温度不高于40℃,海拔高度不超过1000m,若环境温度高于40℃或海拔超过1000m时,

  应按GB6450的有关规定作适当的定额调整。

  2.外壳防护等级有IP20、IP23等型式。

  The protection degree of enclosure is IP20、IP23.

  3.冷却方式有空气自冷(AN)和强迫风冷两种。对空气自冷(AN)和强迫风冷(AF)的变压器,

  均需保证变压器的安装环境具有良好的通风能力,当变压器安装在地下室或其他通风能力差的环境时,

  须增设散热通风装置,通风量按1kW损耗(PO+PK)需4m3/min风量选取。

  产品结构概述及主要技术原理

  400KVA干式电力变压器是根据电磁感应原理所制成的静止的传输交流电能并改变交流电压的装置。在一个由彼此绝缘的硅钢片叠成的闭合铁心上套上两个彼此绝缘的绕组就构成了菏泽菏泽菏泽干式变压器



  八、产品安装

  1.安装前应认真阅读本说明书,产品铭牌和产品外形尺寸图,了解产品重量,安装方法等内容,准备好相应的起吊

  设备和工具。

  2.本产品安装时,一般离开墙壁和其它障碍物500mm,相邻变压器之间应有500mm的距离。

  3.变压器带电导体与地的最小安全距离应符合GB1094.3-2003《电力变压器 第三部分:绝缘水平、绝缘试验外绝缘

  空气间隙》的规定。

  4.高压线圈表面对地的最小安全参考距离按下表:

  高压 3kV 6kV 10kV 15kV 20kV 35kV

  净距(mm) 60 90 125 180 225 340

  5.一般情况下,变压器可直接放置在使用场地,安装检查完毕即可投入运行。对于防震和其他特殊要求的情况,安装变压器的地基应埋置螺栓,螺栓位置应参照变压器外形尺寸图,使之与变压器的安装孔相对应。安装时卸下变压器的小车轮,通过埋地螺栓把变压器固定。

  6.装有滚轮的变压器,滚轮的方向可90°转换。

  7.安装带外壳变压器时,请勿将重力施于外壳,以免外壳变形。
